气动法兰硬密封不锈钢四通球阀Q46H-16P

气动法兰硬密封不锈钢四通球阀Q46H-16P

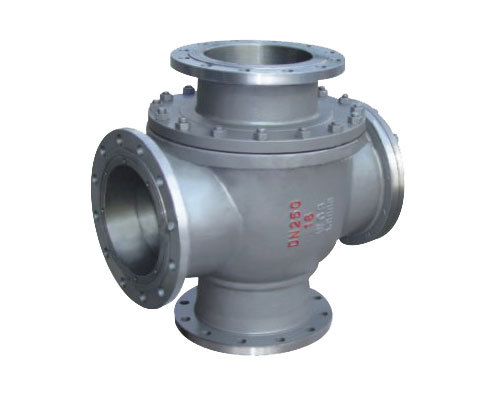

气动法兰硬密封不锈钢四通球阀Q46H-16P产品概述

气动法兰硬密封不锈钢四通球阀Q46H-16P采用角行程气动执行器及四通球阀组成，可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动法兰硬密封不锈钢四通球阀Q46H-16P在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。气动四通阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

气动法兰硬密封不锈钢四通球阀Q46H-16P主要特点

1、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。

2、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。

3、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。

4、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。

5、气动四通阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。

气动法兰硬密封不锈钢四通球阀Q46H-16P主要技术参数

阀体及内件

阀体形式:四通铸造阀体

公称通径:DN50～600mm

公称压力:PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K

法兰标准:JB/T79.2-1994、 ASME/ANSI B165

连接形式:法兰式

压盖型式:压盖压紧式

密封填料:V型聚四氟乙烯填料、柔性石墨填料等

设计和制造:GB/T12237-1989； APl608

检验和试验:GB/T13927-1992； APl 598

气动法兰硬密封不锈钢四通球阀Q46H-16P 执行机构

执行器型号:GT、SR、ST、AT、AW系列单双作用气动执行器

供气压力:0.4～0.7MPa

气源接口:G1/4"、G1/8"、G3/8"、G1/2"

环境温度:-20～+90℃

作用形式:单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

可配附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
